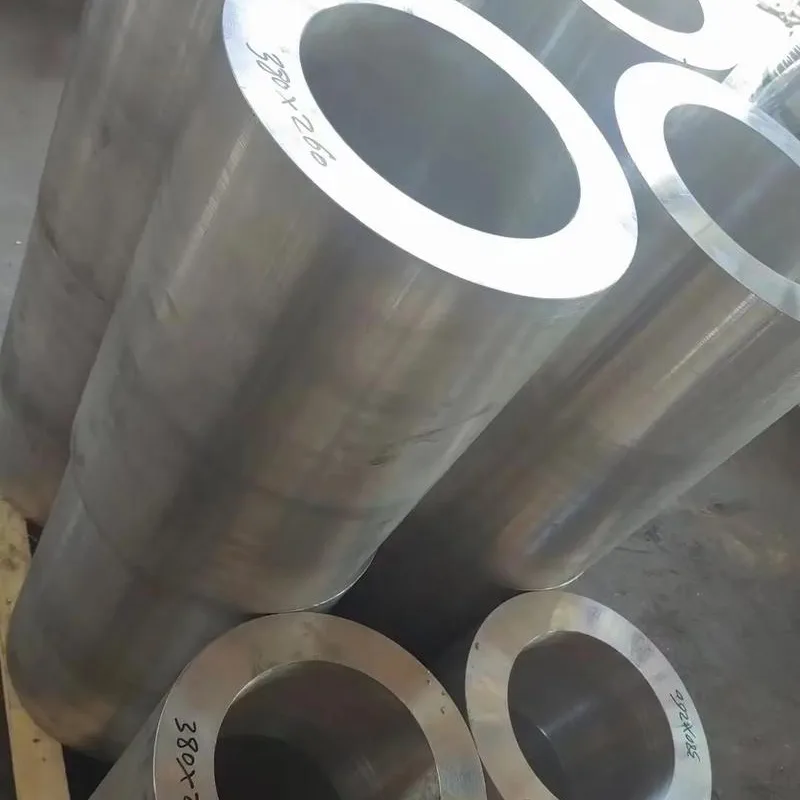

Tube en aluminium 5052

Concernant la sélection des tubes en aluminium 5052 dans les états O, H32 et H112, la principale différence réside dans l'équilibre entre plasticité et résistance, s'adaptant aux différents scénarios de traitement.

L'état O est un état mou entièrement recuit avec un taux d'allongement supérieur à 25 %. Les contraintes résiduelles internes sont complètement éliminées, ce qui permet d'obtenir une plasticité optimale. Il convient aux bobines à petit rayon, au pliage multidimensionnel complexe et aux processus de déformation importants tels que l'expansion et le bridage des réservoirs de pétrole. Sous traitement approprié, il est moins sujet aux fissures et au froissement, ce qui en fait le premier choix pour les composants complexes résistant à la corrosion. Cependant, sa résistance est relativement faible, ce qui limite sa capacité portante après formage.

Le H32 est un état durci au 1/4, écroui et stabilisé, avec une résistance à la traction d'environ 230-280 MPa. Il équilibre résistance et ductilité, supportant à la fois les courbures conventionnelles à 90° et l'emboutissage léger, tout en offrant une résistance à la déformation plus forte que l'état O. Il présente également un faible retour élastique après formage, ce qui rend la précision dimensionnelle facile à contrôler. Il convient aux applications telles que les couvercles d'équipements et les supports de tuyaux qui équilibrent la formabilité et la légèreté.

H112 est un état extrudé à chaud, conservant son état naturel après extrusion. Il ne nécessite aucun traitement thermique supplémentaire, ce qui réduit les coûts. Bien que sa résistance soit légèrement supérieure à celle de l’état O, sa ductilité est généralement inférieure. Il convient uniquement aux tuyaux anticorrosion conventionnels et aux cadres statiques qui nécessitent une découpe directe et n'impliquent pas de déformation complexe, offrant une excellente rentabilité.

Concernant l'anodisation, les tubes en aluminium 5052 peuvent subir une anodisation ordinaire et dure. Le film résultant améliore efficacement la résistance à la corrosion et la dureté de surface, répondant aux exigences industrielles anti-corrosion, mais ses propriétés décoratives sont plus faibles que celles du 6063. Étant donné que l'alliage d'aluminium 5052 a une teneur élevée en magnésium, le magnésium peut affecter la cristallisation du film d'oxyde pendant l'oxydation, ce qui entraîne une finition mate, une couleur de base blanc grisâtre et une uniformité et un dynamisme de coloration insuffisants, ce qui rend difficile l'obtention d'effets de couleur à haute brillance et à haute saturation. L'alliage 6063 a une composition plus pure, un film d'oxyde plus dense et plus brillant, une coloration plus uniforme et plus stable et des avantages décoratifs significatifs. Pour la protection contre la corrosion, le 5052 est parfaitement adéquat ; pour des raisons esthétiques, le 6063 est le choix préféré.

Les tubes en aluminium 5052 sont-ils fiables pour les réservoirs de carburant et les flexibles hydrauliques ?

Absolument, c'est un scénario d'application principal. Le 5052 résiste à la corrosion de l’essence, du diesel et de l’huile hydraulique, sans risque de corrosion intergranulaire. Après le soudage, le cordon de soudure présente une bonne étanchéité et est étanche. En combinaison avec les processus d'expansion et de bridage, des connexions sans fuite peuvent être obtenues. Il s'agit du matériau principal pour les réservoirs de carburant des véhicules, les oléoducs marins et les canalisations de refroidissement par liquide de stockage d'énergie, et ne fuira pas en raison de la corrosion de l'huile lors d'une utilisation à long terme.
